Az ipari elektromos vezérlőrendszerekben a hibahatár nulla. Egyetlen ívvillanás, túlterhelés vagy rövidzárlat katasztrofális leálláshoz, súlyos sérülésekhez vagy a berendezés károsodásához vezethet. A robusztus kombinált kapcsoló integrálása a vezérlőrendszerbe nem csupán megfelelési intézkedés – ez a modern ipari biztonság sarokköve. Ezek az eszközök a rövidzár- és túlterhelés elleni védelemmel (általában biztosítékokkal vagy megszakítóval) ellátott leválasztó eszközöket (például kapcsolót) egyetlen kompakt egységbe egyesítenek. Ezáltal kiküszöbölik a lehetséges meghibásodási pontokat, csökkentik a telepítési hibákat, és gyors választ adnak az elektromos anomáliákra.
A Zhejiang Yaming Electric Co., Ltd.-nél két évtizedet szenteltünk ennek a technológiának a tökéletesítésére. Egy megfelelően meghatározottKombinált kapcsolónem csak leállítja az áramot; látható törésekkel elszigeteli az energiaforrásokat, összehangolt védelmet biztosít, és leegyszerűsíti a karbantartási protokollokat. Ez a cikk mélyen belemerül a műszaki paraméterekbe, a valós biztonsági előnyökbe, és választ ad a személyzet és a gépek védelmével kapcsolatos legkritikusabb kérdésekre. Akár egy régi panelt frissít, akár új vonalat tervez, ezeknek az eszközöknek a megértése nem alku tárgya.
Az ipari vezérlőrendszerek sűrűn tele vannak kontaktorokkal, relékkel és frekvenciaváltókkal. Bármely vezérlőáramkör elsődleges biztonsági funkciója az, hogy biztonságosan leválasztja az áramellátást karbantartás céljából, és azonnal megszakítja a hibaáramot. AKombinált kapcsolóelső védelmi vonalként szolgál. Ellentétben egy egyszerű leválasztó kapcsolóval, amely csak az érintkezőket nyithatja meg, a valódi kombinált kapcsoló mind a leválasztót, mind a védőelemeket integrálja. Ez az integráció létfontosságú, mert garantálja, hogy a kapcsoló nyitása az esetleges későbbi hibákat is megszünteti, védve a kezelőt és a vezetékeket is.

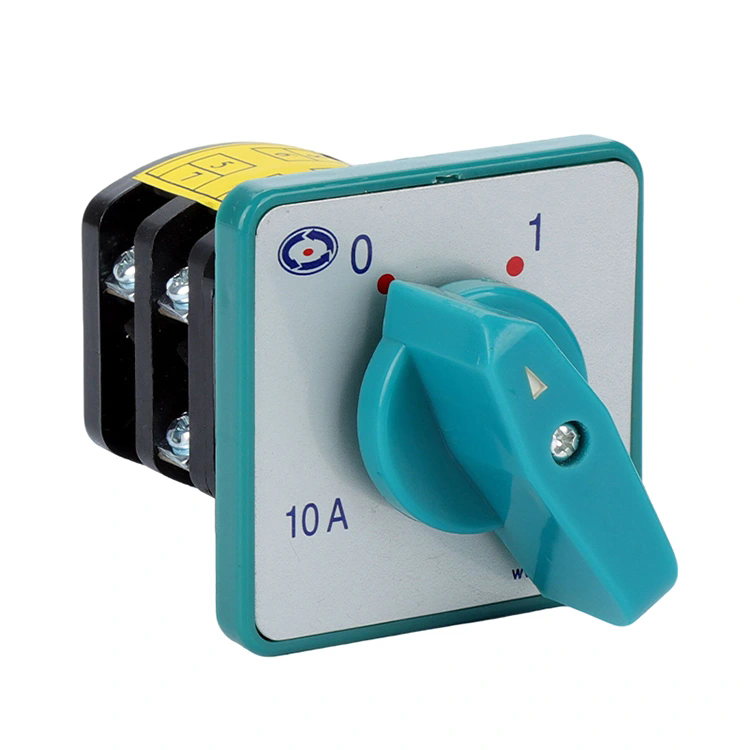

Üzemünk olyan tervezési filozófiára összpontosít, ahol a kapcsolószerkezet és a védőkamra egységes. Például a forgó fogantyú egyértelműen jelzi az érintkezési helyzetet – nyitott vagy zárt –, a lakattal zárható fogantyú pedig biztosítja a lezárási/kijelölési eljárások betartását. A mechanikai leválasztáson túl azonban azt a sebességet, amellyel a belső érintkezők megszakadnak hiba esetén, ezredmásodpercben mérik. Zhejiang Yaming Electric Co., Ltd. duplatörésű ezüstötvözet érintkezőket használ, amelyek gyorsan kioltják az ívet, minimalizálva az energiaáteresztést.
Miért fontos ez a biztonság szempontjából? Egy tipikus üzemben a vibráció és a por ívképződést okozhat a rosszul tervezett kapcsolókban. Üzemünk nagy teherbírású rugós mechanizmusai biztosítják, hogy még ha a kezelő lassan mozgatja is a fogantyút, az érintkezők kipattannak vagy záródnak, megakadályozva ezzel a túlmelegedéshez vezető részleges érintkezést. Továbbá, mivel a kombinált kapcsoló tartalmazza a biztosítékokat vagy a megszakítót, a vonal oldalától a terhelési oldalig vezető út optimalizálva van a hurokimpedancia csökkentése érdekében – ez rövidzárlat alatti gyorsabb kioldási időt jelent, ami közvetlenül csökkenti az ívvillanás beesési energiáját. A karbantartó villanyszerelők számára ez a különbség a kisebb baleset és az életet megváltoztató sérülés között.
Beépítjük a korai leállású segédérintkezőket is, amelyek jelezhetik a PLC-nek vagy a motorvezérlőnek, hogy mentesítse a terhelést, mielőtt a főérintkezők terhelés alatt kinyílnának. Ezt a prediktív biztonsági réteget gyakran figyelmen kívül hagyják, de magasabb besorolású modelljeinkben szabványos. Ha tőlünk választ egy kombinált kapcsolót, akkor nem csupán alkatrészt vásárol; Ön egy olyan biztonsági filozófiát integrál, amely az emberi életet és a rendszer integritását helyezi előtérbe.
A motoráramkör túlterhelésvédelmét hagyományosan külön túlterhelésrelé kezeli. A kombinált kapcsolóknál azonban a kapcsolóelem és a védőelem közötti koordináció előre meg van tervezve. Ez kritikus, mert az össze nem illő alkatrészek a zavaró kioldás vagy ami még rosszabb, a kioldás meghiúsulása okozója. Amikor gyárunk kombinált kapcsolót tervez, a kapcsoló gyártási és megszakítási kapacitását a beépített védelem idő-áram görbéjéhez igazítjuk. Ez biztosítja, hogy az indító túlfeszültség alatt (amely a teljes terhelési áram 6-8-szorosa is lehet) a kapcsoló zárva marad, de zárt rotoresemény esetén pontosan kinyílik, mielőtt a motor szigetelése megolvadna.
Nézzük azokat a műszaki előírásokat, amelyek meghatározzák ezt a megbízhatóságot:
| Modellsorozat (YMD1-32) | Névleges üzemi feszültség Ue:690V AC-ig | Ui névleges szigetelési feszültség:800V |
| Védelem típusa | Biztosítékba integrált (aM / gG) vagy hőmágneses kioldó (konfigurációtól függően) | |
| Feltételes rövidzárlati áram névleges | 50 kA 415 V-on (a kapcsolódó biztosítékokkal) – ez korlátozza a hiba okozta kárt | |
| Mechanikai állóképesség | 0,3 millió művelet (minimum) – üzemünkben terhelés alatt tesztelve | |
| Szennyezettségi fok | 3 (ipari környezet), nedves/sós körülményekhez optimalizált kúszótávolsággal | |
Az építészet azt is meghatározza, hogy a hő hogyan oszlik el. Kombinált kapcsolók kialakításánál az áramút kiváló minőségű elektrolitikus rézből készül, amelyet ónoznak, hogy megakadályozzák az oxidációt. Ez csökkenti a hőmérséklet-emelkedést a terminálokon – ez gyakori hibapont az olcsóbb készülékeknél. Üzemünk szigorú minőség-ellenőrzési intézkedései közé tartozik a termográfiai képalkotás minden tételnél a hotspotok megszüntetése érdekében. A végfelhasználó számára ez azt jelenti, hogy a kapcsoló hűvösen működik, megőrzi a vezérlőpanel szomszédos elektronikus alkatrészeinek élettartamát.
Ezenkívül a belső reteszelő mechanizmus megakadályozza, hogy a szekrényajtó kinyíljon, amikor a kapcsoló ON állásban van. Ez egy mechanikus biztonsági funkció, amely biztosítja, hogy a kezelő ne férhessen hozzá a feszültség alatt álló részekhez. A reteszelés csak OFF állásban oldható ki, ami gyakran szerszámot vagy meghatározott műveletet igényel. Ez a belső architektúra gondolati szintje az egyszerű kapcsolót átfogó biztonsági eszközzé alakítja. Túl sok olyan eseményt láttunk, amikor a paneleket terhelés alatt kinyitották; tervezési filozófiánk közvetlenül foglalkozik ezzel.
Az ívvillanás az egyik leghalálosabb veszély az ipari elektromos munkákban. Ez akkor fordul elő, amikor az ionizáció vezető utat hoz létre a levegőben, és hatalmas energiát szabadít fel. A kombinált kapcsoló három különböző módon enyhíti ezt: gyors érintkezők szétválasztása, ívoltó kamrák és teljes szigetelés. Üzemünkben az ívkamrákat De-ion lemezekkel tervezzük, amelyek hasítják és hűtik a plazmát. Ez korlátozza az ívet a kapcsoló belsejében, nem pedig hagyja, hogy a panelbe robbanjon. Az eredmény a panel előtt álló dolgozó számára rendelkezésre álló beeső energia jelentős csökkenése.
Ezenkívül a kombinált kapcsoló által biztosított látható törés pszichológiai és fizikai biztonsági réteg. Ha a fogantyú „KI” állást jelez, fizikai rés van az érintkezők között, amely az ellenőrző ablakokon keresztül látható (opcióként kapható). Ez megfelel a legszigorúbb elzárási/kijelölési előírásoknak, mert elhárít minden kétséget az áramelválasztással kapcsolatban. A WHUROW ezt továbbviszi azáltal, hogy kétkamrás kapcsolókat kínál: egyet a kapcsolómechanizmushoz, egyet pedig a biztosítékkivezetésekhez. Még ha a biztosíték katasztrofálisan is kiolvad, az ionizált gázok a kezelőtől távol kerülnek kiszellőztetésre, ezt a funkciót „gázvezérelt légtelenítésnek” nevezzük.
Az ütésveszély csökkentése a szigetelés koordinációjából is adódik. Üzemünk 600-nál nagyobb összehasonlító követési indexű (CTI) anyagokat használ, amelyek ellenállnak a felületen vezető utak kialakulásának. Poros vagy nedves környezetben (például textilgyárban vagy élelmiszer-feldolgozásban) ez megakadályozza a nyomkövetést, amely feszültség alá helyezheti a burkolatot. Továbbá a leválasztás és a védelem kombinálásával szükségtelenné válik a külön kapcsoló és a külön biztosítéktartó közötti extra tokozás. A kevesebb csatlakozás kevesebb pontot jelent, ahol a vezeték meglazulhat és hibát okozhat. A biztonságnak ez a holisztikus megközelítése az oka annak, hogy a nehézipar mérnökei meghatározzák berendezéseinket. Nem csak egy terméket árulunk; kockázatcsökkentő megoldást kínálunk, amely megvédi legértékesebb eszközeit: az Ön embereit.
Az elemzés során egy igazság továbbra is nyilvánvaló: a kombinált kapcsoló sokkal több, mint egy egyszerű ki-be kapcsolható eszköz. Ez egy tervezett biztonsági rendszer, amely elszigeteli, védi és kommunikál. A reteszelési eljárások látható légrés biztosításától az 50 kA-es hibák külső sérülés nélküli eloltásáig óriási hozzájárulás a biztonságos munkahelyhez. A kapcsolást és védelmet egyaránt magában foglaló eszköz kiválasztásával kiküszöböli a változókat, és csökkenti az emberi hiba valószínűségét a telepítés és az üzemeltetés során.
A WHUROW-nál több évtizedes specializációnk azt jelenti, hogy a gyárunkat elhagyó minden egység a szigorú tesztelés és innováció bizonyítéka. Megértjük, hogy az Ön vezérlőrendszerei az Ön működésének szívverése, és megérdemlik azokat az alkatrészeket, amelyek nyomás alatt működnek. Függetlenül attól, hogy egy adott IP-besorolásra, egyedi reteszelésre vagy egy adott biztosítékkonfigurációra van szüksége, mérnöki csapatunk készen áll az Ön támogatására. Ne bízza a véletlenre a biztonságot – a kezdetektől építse be a rendszerébe.
