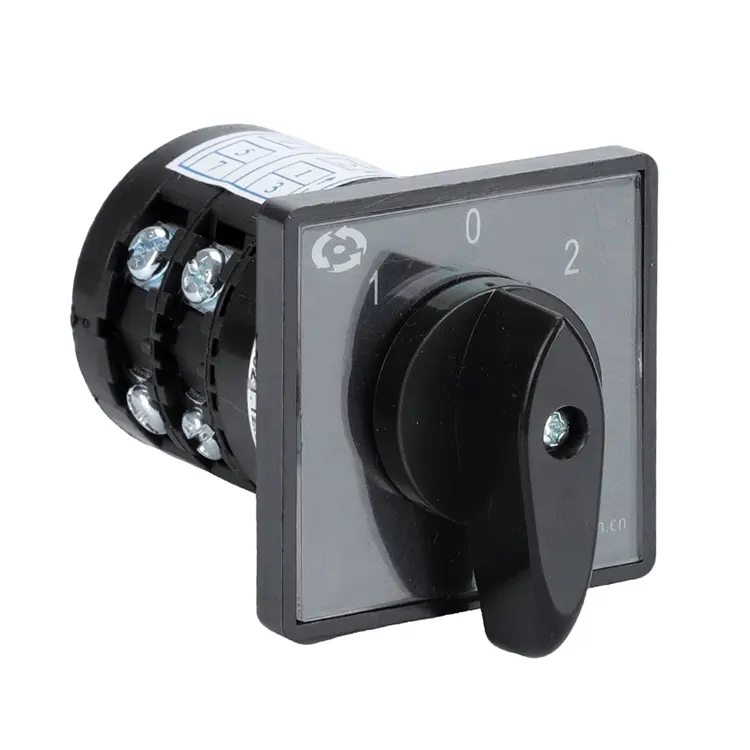

20A háromállású kombinált forgóbütyös kapcsoló

A 20A háromállású kombinált forgóbütyös kapcsoló a HZ5 sorozaton alapuló továbbfejlesztett modell. Legfeljebb 380 V névleges üzemi feszültségű AC 50 Hz-es áramkörökhöz készült, és főként motor indítására, leállítására, irányváltására és fordulatszám szabályozására szolgál.

Ezen túlmenően, működhet árammegszakító kapcsolóként, áramkörvezérlő kapcsolóként, fővezérlő kapcsolóként, hegesztőgép kapcsolóként és egyéb alkalmazásokként.

Termék jellemzők

A 20A háromállású kombinált forgóbütykös kapcsoló a HZ5 sorozatból származó továbbfejlesztett kialakítás.

Legfeljebb 380 V névleges üzemi feszültségű AC 50 Hz-es rendszerekben való használatra készült.

Főleg motor indítására, leállítására, irányváltására és sebességszabályozására használják.

Ezenkívül használható árammegszakítóként, áramkör-vezérlő kapcsolóként, fővezérlő kapcsolóként, hegesztőgép-kapcsolóként és más hasonló alkalmazásokhoz.

Termék alkalmazása

·  Alkalmas AC 50 Hz-es áramkörökhöz, legfeljebb 380 V névleges üzemi feszültséggel.

·  Motor indítására, leállítására, irányváltására és sebességszabályozására tervezték.

·  Áramkapcsolóként működik.

· Széles körben használják áramkörvezérlő kapcsolóként, fővezérlő kapcsolóként, hegesztőgép kapcsolóként stb.

Osztályozás

·  Névleges áramerősség szerint osztályozva: kétféle specifikációban kapható, 10A és 20A.

·  Alkalmazás szerint osztályozva: az egyik típus áramköri kapcsoláshoz, a másik pedig a motor közvetlen be- és kikapcsolásához.

·  Az érintkezési szakaszok száma szerint osztályozva: 1 és 8 között, összesen 8 típussal.

·  Az üzemmód és a működtető helyzet kombinációja szerint osztályozva: összesen 8 különböző típus.

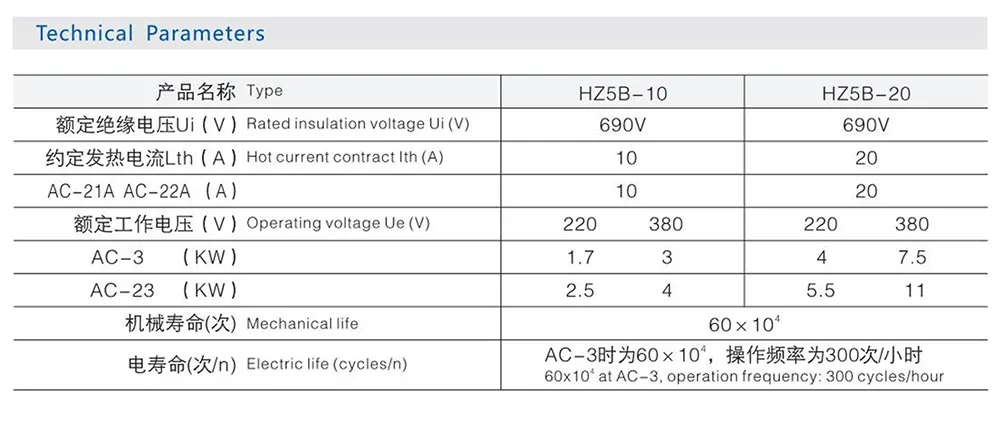

Műszaki paraméterek

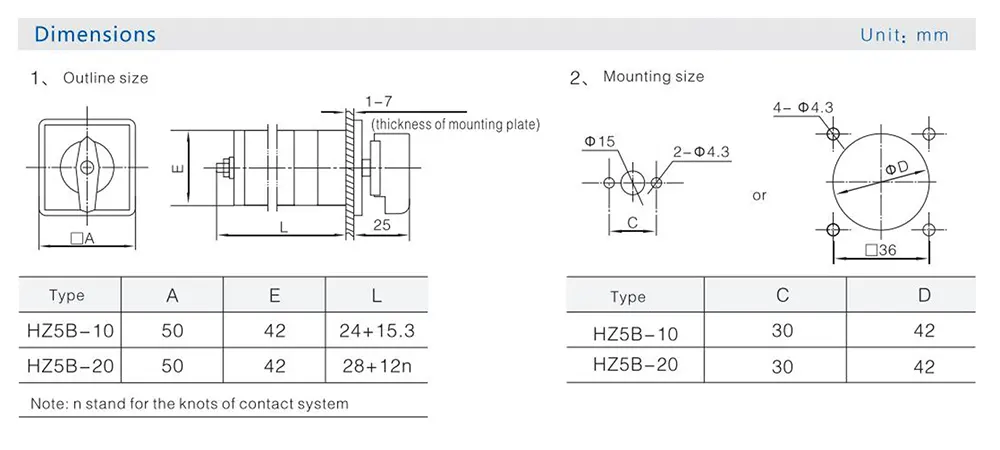

Termék mérete
