A YAMING YMW27 63A háromállású, kettős teljesítményvezérlésű váltókapcsoló egy alapvető elektromos vezérlőelem, amelyet a YAMING, egy több mint 30 éve az elektromos kapcsolóiparra összpontosító professzionális gyár, függetlenül fejlesztett és gyártott. Főleg áramkörök kézi, ritka csatlakoztatására vagy leválasztására használják vezérlési és átalakítási funkciók megvalósítására.
Ezen túlmenően a 63A-es háromállású kettős teljesítményvezérlés váltókapcsoló közvetlenül vezérelheti a kis teljesítményű motorokat, és alkalmas fő parancsvezérlésre és áramkör mérési forgatókönyvekre is, sokoldalú megoldásként szolgálva többféle elektromos vezérlési igényhez. Hatékony és megbízható teljesítményt, komplett osztályozási rendszereket és széleskörű alkalmazhatóságot kínál, amely képes megfelelni a különféle professzionális alkalmazási igényeknek. A YAMING, mint megbízható kínai beszállító, személyre szabott szolgáltatásokat nyújt az ügyfelek speciális igényeinek kielégítésére.
- Erős márkaalap: A YAMING, az elektromos kapcsolóiparban több mint 30 éves mélyreható műveléssel foglalkozó gyártó által kifejlesztett termék a márka következetesen kifinomult kivitelezését és kiváló műszaki szilárdságát örökli, biztosítva a stabil és megbízható teljesítményt.
- Hatékony és megbízható: Az elektromos áramkör vezérlésére összpontosítva a 63A háromállású, kettős teljesítményvezérlésű váltókapcsoló hatékony és megbízható működést biztosít, hatékonyan garantálja az elektromos rendszer stabilitását és megfelel a professzionális alkalmazási követelményeknek.
- Széleskörű alkalmazhatóság: Használható áramköri vezérlőkapcsolóként, teszteszköz-kapcsolóként, motorvezérlő kapcsolóként, fővezérlő kapcsolóként és hegesztőgép-kapcsolóként, számos alkalmazási forgatókönyvet lefedve.
1.Osztályozási rendszer
- Alkalmazás szerinti osztályozás: Főáramkör átalakítás, közvetlen motorvezérlés, fővezérlés és mérés.
- Üzemmód szerinti besorolás: Pozícionálás típusa, ön-visszaállítás típusa, pozicionálás-ön-visszaállítás típusa.
- Rendszerszakasz szerinti besorolás: 1–12 szakasz a pozicionálási típushoz; 1–3 szakasz ön-visszaállító típushoz; 1-6 szekció a közvetlen motorvezérléshez. Személyre szabott szolgáltatások állnak rendelkezésre a speciális szekciókövetelmények kielégítésére.
- Átváltási szög szerinti osztályozás: 30°, 45°, 60°, 90°.
- Osztályozás panelforma szerint: négyzet alakú panel, kerek panel stb.
- Egyéb besorolások: Üzemmód és a vezérlőberendezések helyzete szerint is osztályozható.
2. Alkalmazási forgatókönyvek
Az átfogó osztályozási rendszernek köszönhetően a termék különféle elektromos rendszerekben különböző alkalmazási követelményeknek felel meg. A 63A háromállású kettős teljesítményszabályzó váltókapcsolót széles körben használják ipari gyártósorokon, elektromos vezérlőszekrényekben, tesztberendezésekben, kis teljesítményű motorvezérlő rendszerekben és hegesztőberendezésekben, amelyek stabil és megbízható áramkör-vezérlési és átalakítási megoldásokat kínálnak a különböző iparágakban.
- Környezeti levegő hőmérséklet: minimum -25°C, maximum +40°C; a 24 órás átlaghőmérséklet nem haladhatja meg a +35°C-ot.
- Telepítési magasság: ≤2000 méter.
- Relatív páratartalom: ≤50% +40°C-on; 90%-ig +20°C-on. Különleges intézkedéseket kell tenni a hőmérséklet-ingadozások okozta páralecsapódás ellen.
- Szennyezettségi fokozat: 3; Telepítési kategória: Ⅱ, Ⅲ típus.
A YAMING (Zhejiang Yaming Electric Co., Ltd.) az elektromos kapcsolók professzionális gyártója és szállítója Kínában, amely több mint 30 éves tapasztalattal rendelkezik az elektromos kapcsolóiparban. A vállalat mindenekelőtt a minőség elvét követi, kiváló gyártási folyamatokra és fejlett technológiákra támaszkodva, hogy kiváló minőségű, megbízható elektromos vezérlőtermékeket biztosítson a globális ügyfelek számára. Tökéletesen testreszabott szolgáltatási képességeivel a YAMING az ügyfelek igényei szerint szabhatja termékeit, széles körű bizalmat és elismerést nyerve el az iparágban.
|

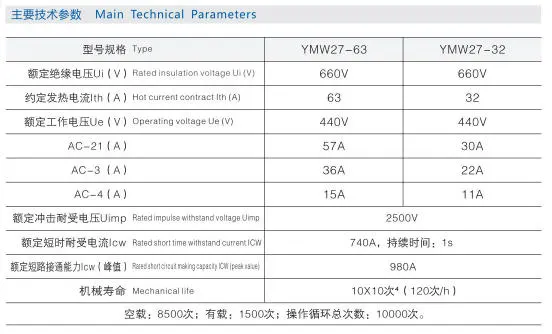

Fő műszaki paraméterek |
YMW27-63 |
YMW27-32 |
|
Névleges szigetelési feszültség Ui (V) |
660V |
660V |
|
Névleges hőáram Ith (A) |
63 |
32 |
|
Üzemi feszültség Ue (V) |
440V |
440V |
|
AC-21 (A) |
57A |
30A |
|
AC-3 (A) |
36A |
22A |
|
AC-4 (A) |
15A |
11A |
|
Névleges impulzusálló feszültség Uimp |
2500V (mindkettő) |
2500V (mindkettő) |
|
Névleges rövid idejű ellenállási áram Icw |
740A, időtartam: 1 mp (mindkettő) |
740A, időtartam: 1 mp (mindkettő) |
|
Névleges gyártási/törési kapacitás (csúcsérték) |
980A (mindkettő) |
980A (mindkettő) |
|
Mechanikai élettartam |
10×10⁴ (120 óra) (mindkettő) |
10×10⁴ (120 óra) (mindkettő) |
|
Elektromos élettartam |
Üresjárat: 8500; Töltve: 1500; Összes működési ciklus: 10000 (mindkettő) |
Üresjárat: 8500; Töltve: 1500; Összes működési ciklus: 10000 (mindkettő) |
|

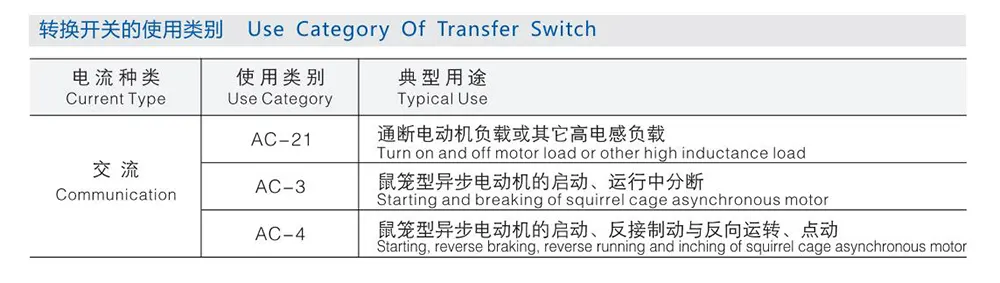

Jelenlegi típus |
Kategória használata |
Tipikus használat |
|
Kommunikáció (AC) |
AC-21 |
Kapcsolja be és ki a motorterhelést vagy más nagy induktivitású terhelést |
|
Kommunikáció (AC) |
AC-3 |
Mókusketrec aszinkron motor indítása és letörése |
|
Kommunikáció (AC) |
AC-4 |
Indítás, hátramenet fékezés, hátramenet és mókusketrec aszinkron motor behúzása |
|

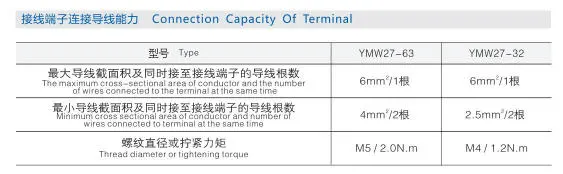

Tétel |
Típus: YMW27-63 |
Típus: YMW27-32 |
|
A vezeték maximális keresztmetszete és a kapocsra egyidejűleg csatlakoztatott vezetékek száma |
6 mm² / 1 vezeték |
6 mm² / 1 vezeték |
|
Minimális vezeték-keresztmetszeti terület és a terminálra egyidejűleg csatlakoztatott vezetékek száma |
4 mm² / 2 vezeték |
2,5 mm² / 2 vezeték |
|
Menetátmérő vagy meghúzási nyomaték |
M5 / 2,0N·m |
M4 / 1,2N·m |
