XB2-EG Reset Önzáró, két háromállású gombos forgókapcsoló

Az XB2-EG Reset Self-locking Two Three Position Knob Rotary Switch egy moduláris, kulccsal működtetett forgókapcsoló, amely 2 és 3 állású konfigurációkban kapható, önzáró (reteszelő) funkcióval a forgás utáni stabil működés érdekében. A kulcsfontosságú kialakítás a kulcsfontosságú elem – csak a megfelelő kulccsal rendelkező, felhatalmazott személyzet működtetheti a kapcsolót, hatékonyan elkerülve a helytelen működést, a manipulációt vagy a berendezések jogosulatlan használatát. A szabványos 22 mm-es rögzítőfuratnak köszönhetően gyors és zökkenőmentes telepítést tesz lehetővé minden típusú ipari vezérlőpanelen, csökkentve a telepítési időt és a munkaerőköltségeket.

A robusztus, kompakt szerkezettel és kiváló minőségű belső alkatrészekkel készült kapcsoló rugalmas érintkezőkonfigurációkat (1NO, 1NC, 1NO1NC, 2NO) támogat, hogy megfeleljen a különféle vezérlési logikai követelményeknek. Úgy tervezték, hogy ellenálljon a zord ipari környezetben történő gyakori működésnek, beleértve a port, a nedvességet és a mérsékelt vibrációt, így biztosítva a kritikus vezérlőrendszerek hosszú távú megbízható teljesítményét.

Termék jellemzői

1. Továbbfejlesztett biztonság kulcsos működtetésű mechanizmussal

Az integrált kulcsvezérlési kialakítás biztosítja, hogy a kapcsolót csak az arra feljogosított személyzet kezelje, megakadályozva a jogosulatlan hozzáférést és a berendezések véletlen aktiválását – ez alapvető jellemzője a szigorú biztonsági felügyeletet igénylő alkalmazásoknak, mint például az áramelosztás, az ipari gépek és a korlátozott vezérlőrendszerek. A kulcsot csak „kikapcsolt” vagy a kijelölt helyzetben lehet eltávolítani, ezzel is biztosítva az üzembiztonságot és megelőzve a kulcs rossz elhelyezését.

2. Moduláris és rugalmas konfiguráció: A sorozat moduláris felépítésű, amely lehetővé teszi az érintkezőblokkok egyszerű kombinálását és cseréjét a teljes kapcsoló szétszerelése nélkül. Ez a kialakítás leegyszerűsíti a karbantartást, csökkenti az állásidőt, és lehetővé teszi az érintkezőtípusok (1NO, 1NC, 1NO1NC, 2NO) rugalmas konfigurálását, hogy megfeleljenek a konkrét projektkövetelményeknek, növelve a működési rugalmasságot és a költséghatékonyságot.

3.Stabil önzáró funkció: Megbízható önzáró mechanizmussal felszerelve, a kapcsoló megtartja pozícióját elfordulás után, elkerülve a véletlen visszaállítást, és folyamatos kézi beavatkozás nélkül biztosítja a berendezés stabil működését. Ez különösen alkalmas ipari rendszerek hosszú távú állapotvezérlésére és üzemmódváltására.

4. Ergonomikus és intuitív kezelés: A forgatógomb sima, ergonomikus kialakítású, egyértelmű tapintható visszajelzéssel és forgás közbeni határozott "kattanó" hanggal, amely lehetővé teszi a kezelők számára, hogy egy pillantással megerősítsék a sikeres pozícióváltást. A kulcsot úgy tervezték, hogy kényelmes fogást és könnyű forgatást biztosítson, csökkentve a működési fáradtságot a gyakori használat során. Több kulcskonfiguráció is elérhető a különböző berendezések közötti kereszthasználat elkerülése érdekében.

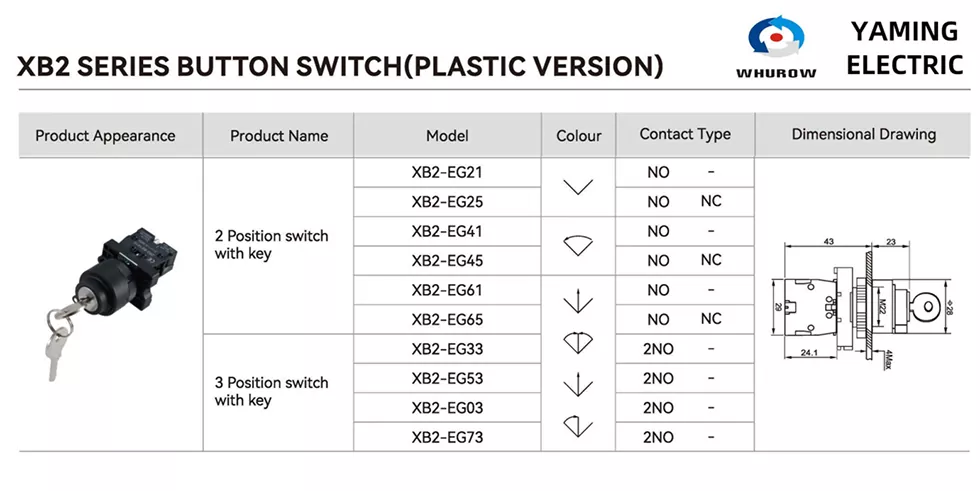

Modell osztályozás

Az XB2-EG Reset önzáró, két háromállású forgógombos kapcsoló 2-helyzetű és 3-pozíciós konfigurációkkal rendelkező modellek széles választékát kínálja a különféle alkalmazások igényeinek kielégítésére. A leggyakrabban használt modellek az alábbiak:

- 2 pozíciós modellek:

- XB2-EG21: 2 állású (90°-os forgás), kulccsal működtetett, önzáró, 1 NO érintkezős konfiguráció, egyszerű be-/kikapcsoláshoz és hozzáférés-korlátozott indítási/leállítási forgatókönyvekhez.

- XB2-EG25: 2 állású (90°-os forgás), kulcsos működtetésű, önzáró, 1NO1NC érintkezőkonfiguráció, ideális jelbemenetet és állapotvisszacsatolást igénylő vezérlőáramkörökhöz.

- XB2-EG41: 2 állású, kulccsal működtetett, önzáró, 1 NO érintkező konfiguráció, műanyag előlappal a költséghatékony alkalmazásokhoz.

- XB2-EG45: 2 állású, kulcsos működtetésű, önzáró, 1NO1NC érintkezős konfiguráció, általános ipari vezérlésre alkalmas alapvető biztonsági követelményekkel.

- 3 pozíciós modellek:

- XB2-EG33: 3 állású (120°-os elforgatás), kulccsal működtethető, önzáró, 2NO érintkezős konfiguráció, ideális több üzemmódú kapcsoláshoz (pl. Auto-Manual-Stop) összetett vezérlőrendszerekben.

- XB2-EG53: 3 állású (120°-os elforgatás), kulcsos működtetésű, önzáró, 2NO érintkezős konfiguráció, ipari berendezések többsebességes szabályozására és üzemmódválasztására alkalmas.

- XB2-EG03: 3 állású, kulccsal működtetett, önzáró, 2NO érintkezős konfiguráció, nagy megbízhatóságú alkalmazásokhoz zord környezetben.

Termék alkalmazása

Fokozott biztonságának, stabil teljesítményének és rugalmas konfigurációjának köszönhetően az XB2-EG Reset önzáró, két háromállású forgógombos forgókapcsolót széles körben alkalmazzák különböző ipari területeken, amelyek szigorú hozzáférés-ellenőrzést és megbízható áramkör-szabályozást igényelnek, beleértve, de nem kizárólagosan:

- Ipari automatizálás: szállítószalagok, összeszerelő sorok, robotkarok, csomagológépek és automatizált gyártósorok (üzemmódváltás, hozzáférés-korlátozott start/stop vezérlés).

- Gépészeti berendezések: Szerszámgépek, esztergák, marógépek, textilipari gépek, nyomdagépek és műanyagipari gépek (működésvezérlés, biztonsági reteszelés, többsebességes szabályozás).

- Elektromos vezérlőrendszerek: elosztó szekrények, vezérlőpanelek, tápegység vezérlés, relé vezérlő áramkörök és PLC vezérlőrendszerek (főteljesítmény-vezérlés, hozzáférés-korlátozott működés).

Műszaki paraméterek
