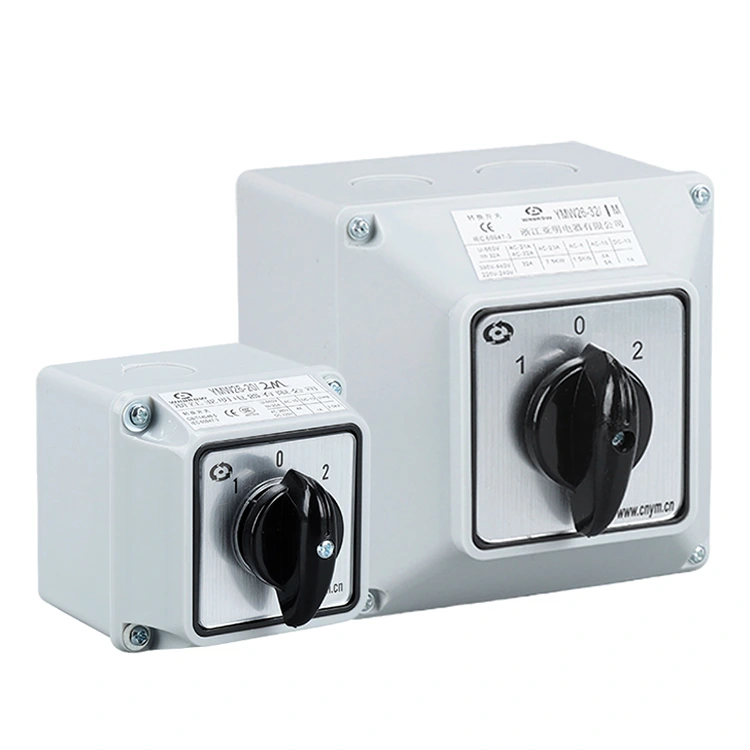

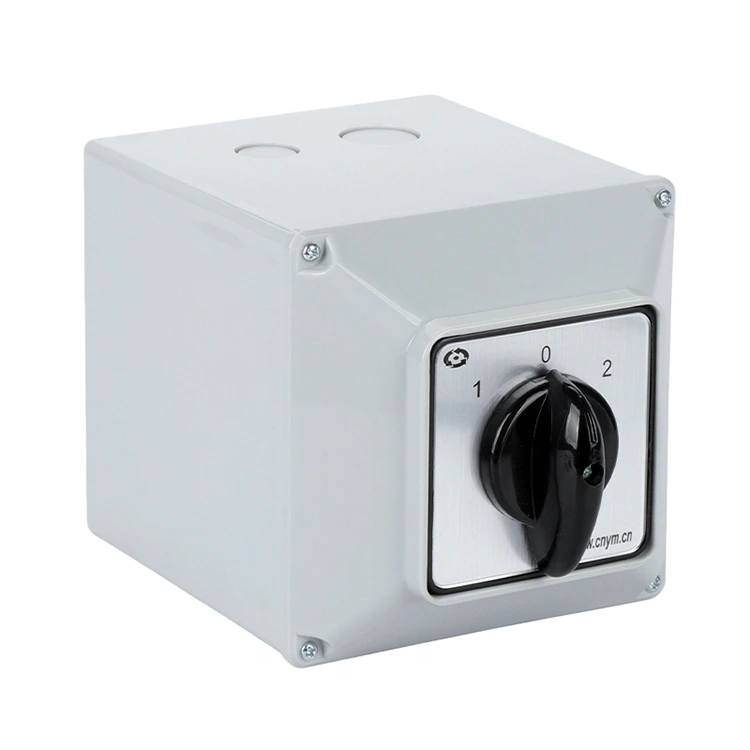

125A 160A vízálló dobozos bütykös kapcsoló

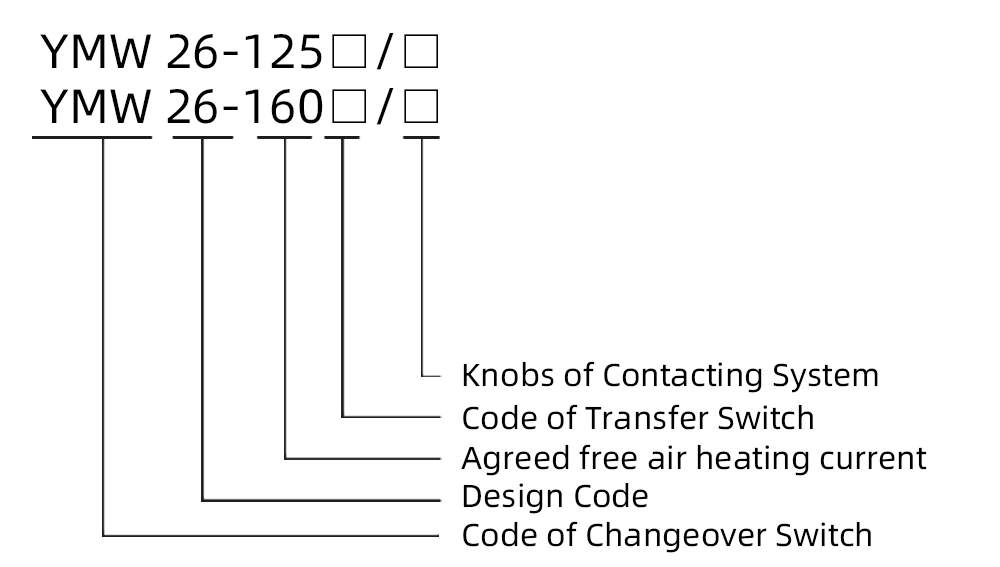

A YAMING LW26 125A 160A vízálló dobozos bütykös kapcsoló egy nagy teljesítményű, 3 állású váltókapcsoló, amelyet úgy terveztek, hogy megfeleljen az ipari elektromos vezérlés szigorú követelményeinek. A Zhejiang Yaming Electric Co., Ltd. – az elektromos kapcsolók gyártására szakosodott vezető gyár – által kifejlesztett kapcsoló a praktikus vízálló kialakítást és a stabil vezérlési teljesítményt integrálja, így megbízható megoldást kínál az áramkörök csatlakoztatására vagy leválasztására összetett környezetben. Az YMW26-125M 160M belső modell a YAMING szigorú termékkódolási rendszerének bizonyítéka, amely biztosítja a nyomon követhetőséget és a minőség-ellenőrzést a gyártási folyamat során.

Core Performance

Ezt a forgóbütykös kapcsolót aprólékosan AC és DC áramkörökhöz tervezték, pontos paraméterillesztéssel a stabil működés érdekében:

- Alkalmazható áramkörök: AC áramkörök 50 Hz-es frekvenciával és 690 V-ig terjedő névleges feszültséggel; DC áramkörök 240 V-ig

- Névleges áram: 125A, 160A

- Alapfunkció: Kézi vezérlés az áramkörök be- és leválasztására szolgáló nem gyakori kapcsoláshoz, megbízható vezérlési és átalakítási lehetőségekkel

- Kiterjesztett alkalmazások: Kis váltóáramú motorok közvetlen vezérlése, valamint parancsvezérlés és áramkör mérési forgatókönyvek

Főbb termékjellemzők

A YAMING 125A 160A vízálló dobozos bütykös kapcsoló kiemelkedő tervezési és teljesítménybeli előnyeivel tűnik ki, és a következőket tartalmazza:

- IP65 vízálló ház: hatékonyan ellenáll a nedvességnek és a pornak, alkalmazkodik a kemény munkakörnyezetekhez

- Kompakt méret: megkönnyíti a rugalmas telepítést szűk helyeken, javítva az elektromos berendezések elrendezésének hatékonyságát

- Sima kapcsolási működés: Kényelmes kézi vezérlést biztosít, nagy biztonsággal és megbízhatósággal a működési hibák megelőzésére

- Sokoldalú funkciók: Több vezérlési igényt is kielégít, megvalósítva a különböző áramkör-vezérlési forgatókönyvek integrációját

- Kiváló szigetelési teljesítmény: áramvonalas szerkezetet és prémium anyagokat alkalmaz, növeli az elektromos biztonságot és meghosszabbítja az élettartamot

- Esztétikus dizájn: A karcsú és modern megjelenés a praktikum és az esztétika ötvözi a különféle felszerelési stílusokat

A termék alkalmazása és osztályozása

Az átfogó osztályozási rendszerrel az LW26 sorozatú kapcsoló testreszabható a sokoldalú alkalmazási igények kielégítésére, így széles körben használható áramköri vezérlőkapcsolóként, tesztberendezés-kapcsolóként, motorvezérlő kapcsolóként és fővezérlő kapcsolóként. Az osztályozási rendszer több dimenziót fed le:

- Cél szerint: Főáramkör átalakítása, közvetlen motorvezérlés és áramkörmérés

- Üzemmód szerint: Önzáró, pillanatnyi és pillanatnyi zárás típusa

- Kapcsolási szög: 30°/45°/60°/90°, alkalmazkodva a különböző működési löketigényekhez

- Panelforma szerint: Négyzet alakú, kerek és egyéb testreszabott formák, amelyek megfelelnek a különféle berendezési panelek kialakításának

- Kiegészítő besorolás: Üzemmód és működtető helyzet alapján, az alkalmazási forgatókönyvek további finomítása

Munkakörülmények

A YAMING 125A 160A vízálló dobozos bütyökkapcsoló erős környezeti alkalmazkodóképességet mutat, és egyértelmű követelményeket támaszt a normál működési feltételek mellett az optimális teljesítmény biztosítása érdekében:

- Hőmérséklet-tartomány: a környezeti levegő hőmérséklete nem haladhatja meg a +50 ℃-ot, a 24 órás átlaghőmérséklet nem haladhatja meg a +35 ℃-ot, és a minimális hőmérséklet nem eshet -25 ℃ alá

- Telepítési magasság: legfeljebb 4000 m

- Relatív páratartalom: +50 ℃ maximális hőmérsékleten, a levegő relatív páratartalma ≤50%; alacsonyabb hőmérsékleten (pl. 20 ℃) ​​a relatív páratartalom elérheti a 90%-ot is. A hőmérséklet-ingadozások által okozott esetenkénti páralecsapódás speciális kezelési intézkedésekkel kezelhető

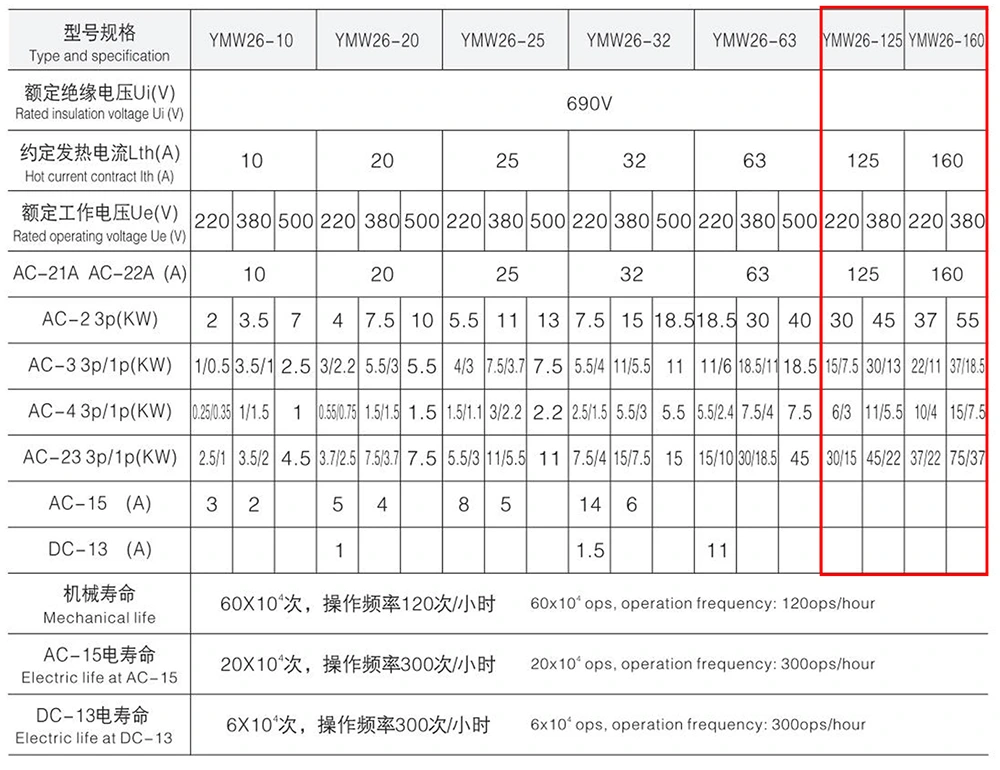

Műszaki paraméterek

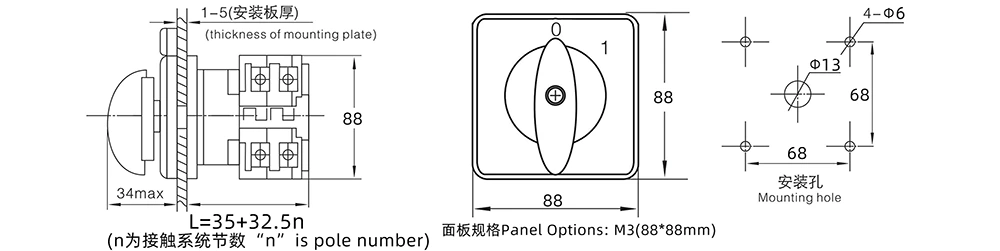

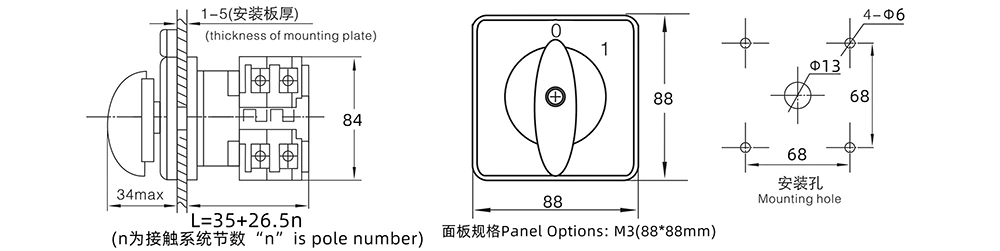

Bütykös kapcsoló körvonalmérete beépítési méret

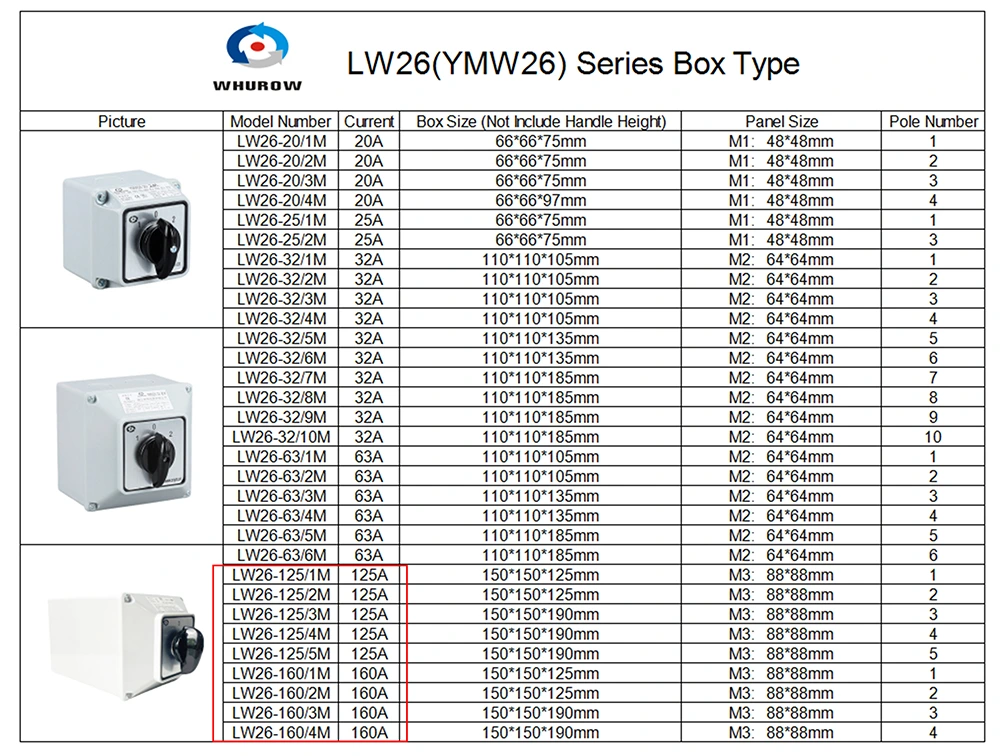

Kapcsolódoboz mérete
